SolidWorks: Detalhamento - Seção de corte parcial

Uma vista de seção de corte parcial recorta uma parte da montagem numa vista de desenho para expor o interior. Um hachurado é gerado automaticamente nas faces cortadas de todos os componentes.

A seção de corte parcial é parte de uma vista de desenho, não uma vista separada. Um perfil fechado, geralmente um spline, define a seção de corte parcial. O material é removido até uma profundidade especificada para expor detalhes internos. Especifique a profundidade através de um número ou selecionando uma geometria em uma vista de desenho.

Não é possível criar uma seção de corte parcial em uma vista de detalhes, de seção ou de posição alternativa. Se você criar uma seção de corte parcial em uma vista explodida, não poderá recolher aquela vista.

Este exemplo mostra (1) a espessura das paredes e (2) como o eixo está soldado na tampa:

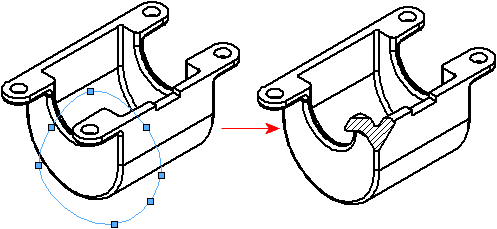

Seção de corte parcial de uma vista pictórica (isométrica, trimétrica, dimétrica). A profundidade é normal à folha:

Criar uma seção de corte parcial

Para criar uma seção de corte parcial:

1. Clique em Seção de corte parcial (barra de ferramentas Desenho) ou em Inserir > Vista de desenho > Seção de corte parcial.

O ponteiro muda para .

Se desejar um perfil diferente de um spline, crie e selecione um perfil fechado antes de clicar na ferramenta na Seção de corte parcial.

2. Esboce um perfil.

3. Defina as opções na caixa de diálogo Vista de seção. Se não desejar excluir componentes ou componentes de fixação da vista de seção de corte parcial, clique em OK.

4. Defina as opções no PropertyManager de Seção de corte parcial.

Use o modo de vista de desenho 3D para selecionar uma aresta oculta na profundidade de uma vista de seção de corte parcial.

5. Clique em .

PropertyManager de Seção de corte parcial

Para abrir o PropertyManager de Seção de corte parcial:

Clique com o botão direito na seção de corte parcial na árvore de projeto do FeatureManager e selecioneEditar definição.

Profundidade

	Referência de profundidade	Selecione uma geometria, como uma aresta ou um eixo, na mesma vista ou em uma vista relacionada. A pofundidade é definida como o centro do círculo. A profundidade é definida como aresta de silhueta da face cilíndrica.
	Profundidade
	Visualização	Quando selecionado, a seção de corte parcial é exibida durante a alteração da profundidade. Se há outras vistas no desenho, os planos de quebra e profundidade as exibem.
	Hachurar automaticamente	Somente para montagens. Caso seja selecionado, o software ajusta automaticamente para que os componentes adjacentes alternem padrões de hachurado em incrementos de 90 graus. Se ainda houver faces de seção adjacentes com o mesmo padrão, o espaçamento é ajustado.
	Excluir componentes de fixação	Somente para montagens. Exclui componentes de fixação do seccionamento. Os componentes de fixação incluem todos os itens inseridos a partir do SOLIDWORKS Toolbox (porcas, parafusos, arruelas etc) exceto os componentes estruturais. Também é possível designar qualquer componente como um componente de fixação para que ele não seja seccionado.
