Solidworks: Routing - Iniciar a rota

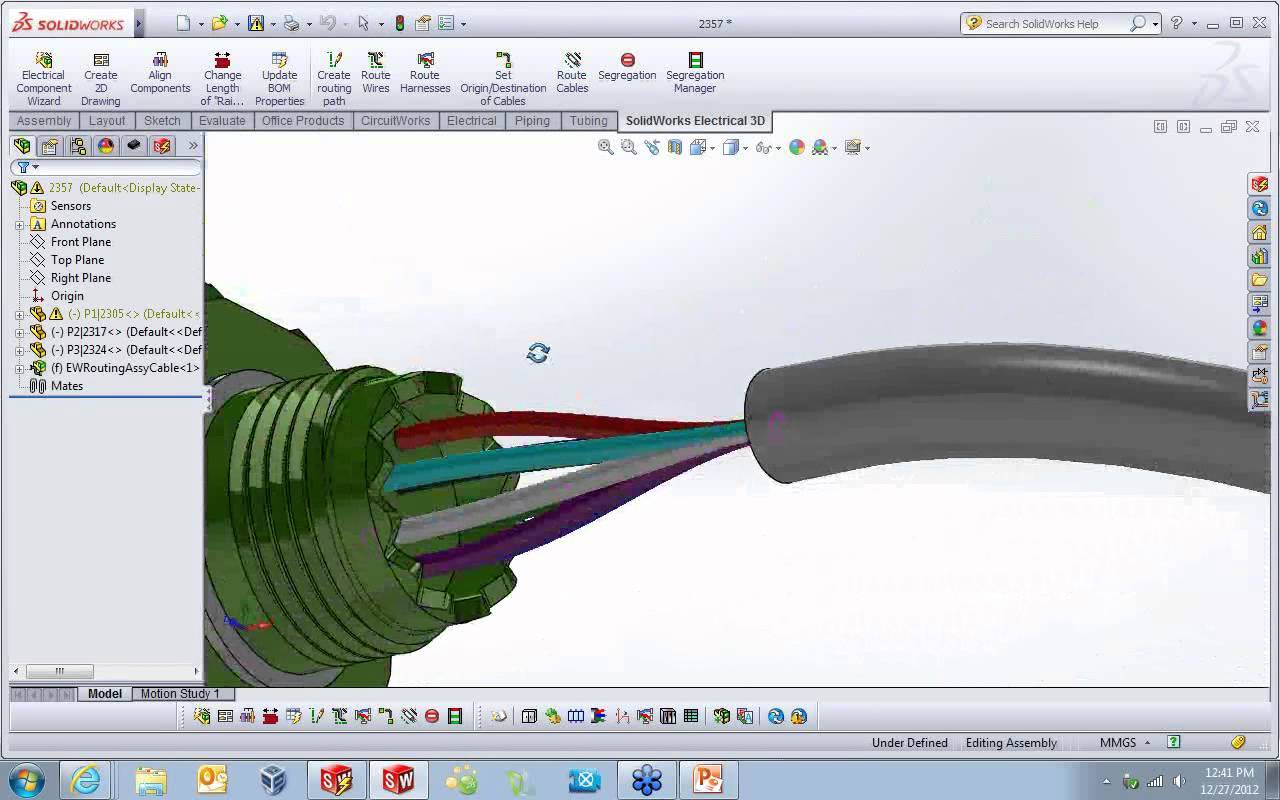

Após você habilitar o aplicativo de Rota, abra um arquivo de montagem e inicie a rota.
Um método comum de iniciar uma rota é arrastando e soltando um acessório ou conector da Biblioteca de projetos para a área de gráficos de uma montagem. Clique no comando Iniciar com arrastar/soltar da barra de ferramentas de Rota (tubo, tubo flexível, cabo elétrico ou definido pelo usuário). Em seguida, arraste um acessório ou conector final da Biblioteca de projeto e posicione o acessório ou conector na montagem no ponto onde a rota deveria começar. O SOLIDWORKS permite que você comece a esboçar a rota e inclui o acessório ou conector como um componente da rota.

Quando você cria uma rota arrastando e soltando um componente de rota, o software automaticamente executa o seguinte:

• Cria a submontagem de rota na montagem ativa.
• Move o componente solto da montagem ativa para a submontagem de rota.
• Cria o recurso de rota na submontagem da rota.
• Cria um esboço de rota.
• Adiciona a primeira linha ao esboço a partir do ponto de conexão da peça solta.
• Define as propriedades de rota para a rota.

As propriedades da rota são derivadas dos atributos dos pontos de conexão no componente inicial. Por exemplo, o ponto de conexão no componente define o diâmetro e o tipo de rota (tubo rígido, flexível, elétrico, retangular ou circular definido pelo usuário). Você pode alterar as configurações predeterminadas da rota no PropertyManager de propriedades da rota, como um tubo ou peça de cotovelo no caso de uma rota do tubo.

Depois que a rota é criada, você edita a submontagem de rota conforme necessário, adicionando e ajustando mais acessórios e componentes nos pontos ou linhas de esboço.

Como alternativa, você pode iniciar uma rota criando um ponto de conexão em um componente que já é parte da montagem, ou em outro ponto inicial desejado (por exemplo, um furo em um painel). Clique no comando Iniciar no ponto da barra de ferramentas de Rota (tubo, tubo flexível, cabo elétrico ou definido pelo usuário). Nesse caso, o componente onde a rota começa permanece como parte da montagem principal e não é incluído como peça da submontagem de rota.
